Drahtseilhalter Typ 12

Zu verwendender Drahtseildurchmesser: 0,63 mm, 0,81 mm, 1,0 - 1,2 mm
(die Verwendung anderer Durchmesser erfordert eine technische Beratung)
tuev gs

1.

Drahtseilhalter Typ 12 Kugel ø = 12mm

Drahtseilhalter Typ 12 Kugel ø = 12mm

Art. Nr.: 193.000.017
  • Durchmesser: 12mm
  • Länge: 19mm

2.

Drahtseilhalter Typ 12 M8x10

Drahtseilhalter Typ 12 M8x10

Art. Nr.: 193.000.098
  • Durchmesser: 8mm
  • Länge: 10mm
  • Anschlussgewinde: M8

3.

Drahtseilhalter Typ 12 M4x7 m. LR.

Drahtseilhalter Typ 12 M4x7 m. LR.

Art. Nr.: 193.000.133
  • Durchmesser: 8mm
  • Länge: 21mm
  • Gewindelänge: 7mm
  • Anschlussgewinde: M4
  • Durchmesser: 8mm
    Länge 21mm
    Anschlussgewinde: M4
    Gewindelänge: 7mm

4.

Drahtseilhalter Typ 12 M4x7 o. LR.

Drahtseilhalter Typ 12 M4x7 o. LR.

Art. Nr.: 193.000.134
  • Durchmesser: 8mm
  • Länge: 21mm
  • Gewindelänge: 7mm
  • Anschlussgewinde: M4
  • Durchmesser: 8mm
    Länge 21mm
    Anschlussgewinde: M4
    Gewindelänge: 7mm

5.

Drahtseilhalter Typ 12 N7x1,0

Drahtseilhalter Typ 12 N7x1,0

Art. Nr.: 193.000.135
  • Durchmesser: 8mm
  • Gesamtlänge: 10mm

6.

Drahtseilhalter Typ 12    M8x1 A9 m. Koppelteil ZW M4ix4, Schlitz 1,6mm, mit  Gewindestif Für Y - Abhängungen

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil ZW M4ix4, Schlitz 1,6mm, mit Gewindestif Für Y - Abhängungen

Art. Nr.: 193.000.136
  • Durchmesser: 9mm
  • Länge: 24mm
  • Gewindetiefe: 4mm
  • Anschlussgewinde: M4

7.

Drahtseilhalter Typ 12 V M8x1 A9, mit Verriegelungsmutter

Drahtseilhalter Typ 12 V M8x1 A9, mit Verriegelungsmutter

Art. Nr.: 193.000.137
  • Bunddurchmesser: 9mm
  • Länge: 10mm
  • Gewindelänge: 8mm
  • Anschlussgewinde: M8x1

8.

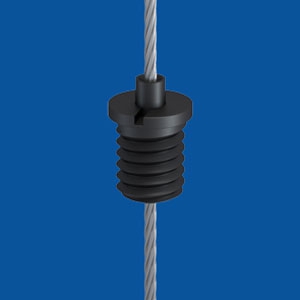

Drahtseilhalter Typ 12 M8x1 A9

Drahtseilhalter Typ 12 M8x1 A9

Art. Nr.: 193.000.139
  • Bunddurchmesser: 9mm
  • Länge: 10mm
  • Gewindelänge: 8mm
  • Anschlussgewinde: M8x1
  • Anwendungsbeispiel

9.

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil Gabel 5x10

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil Gabel 5x10

Art. Nr.: 193.000.141
  • Nutzbare Länge: 16mm
  • Länge: 28mm
  • Gabelbreite: 10mm x 10mm
  • Gabelweite: 5mm
  • Anwendungsbeispiel

10.

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil ZW M4ix4

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil ZW M4ix4

Art. Nr.: 193.000.142
  • Durchmesser: 9mm
  • Länge: 24mm
  • Gewindetiefe: 4mm
  • Anschlussgewinde: M4
  • Weitere Anschlußgewinde:

    M3i - Art.Nr.:193.000.281
    M5i - Art.Nr.:193.001.722

11.

Drahtseilhalter Typ 12 M8x1 A9, m. Koppelteil ZW NK

Drahtseilhalter Typ 12 M8x1 A9, m. Koppelteil ZW NK

Art. Nr.: 193.000.143
  • Durchmesser: 9mm
  • Länge: 26mm
  • Nutbreite: 3,5mm
  • Nuthöhe: 2,5mm

12.

Drahtseilhalter Typ 12 (V) M8x1 A9

Drahtseilhalter Typ 12 (V) M8x1 A9

Art. Nr.: 193.000.363
  • Bunddurchmesser: 9mm
  • Länge: 10mm
  • Gewindelänge: 8mm
  • Anschlussgewinde: M8x1
  • Gewinde d. Düse: M3

13.

Drahtseilhalter Typ 12 ZW NK, klein

Drahtseilhalter Typ 12 ZW NK, klein

Art. Nr.: 193.000.759
  • Durchmesser: 8mm
  • Gesamtlänge: 23mm

14.

Drahtseilhalter Typ 12  M8x1 A9 m. Koppelteil ZW M4ix4, Querbohrung 1,6mm mit Feststellschraube Für Y-Abhängungen

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil ZW M4ix4, Querbohrung 1,6mm mit Feststellschraube Für Y-Abhängungen

Art. Nr.: 193.000.763
  • Durchmesser: 9mm
  • Länge: 24mm
  • Gewindetiefe: 4mm
  • Anschlussgewinde: M4
  • Querbohrung: 1,6mm

15.

Drahtseilhalter Typ 12 V M8x10 mit Verriegelungsmutter

Drahtseilhalter Typ 12 V M8x10 mit Verriegelungsmutter

Art. Nr.: 193.000.766
  • Durchmesser: 8mm
  • Länge: 10mm
  • Anschlussgewinde: M8

16.

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil ZW M4ix4, Schlitz,6mm mit Feststellschraube Für Y-Abhängungen

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil ZW M4ix4, Schlitz,6mm mit Feststellschraube Für Y-Abhängungen

Art. Nr.: 193.000.777
  • Bunddurchmesser: 9mm
  • Länge: 24mm
  • Gewindetiefe: 4mm
  • Anschlussgewinde: M4
  • Schlitzbreite: 1,6mm

17.

Drahtseilhalter Typ 12 ZW Gelenk, M4ix4

Drahtseilhalter Typ 12 ZW Gelenk, M4ix4

Art. Nr.: 193.000.798
  • Durchmesser: 9mm
  • Länge: 32mm
  • Weitere Anschlußgewinde:
    M3i - Art.Nr.:193.002.075
    M5i - Art.Nr.: 193.000.887

    achtung Gelenk in Zugrichtung ausrichten!

18.

Drahtseilhalter Typ 12  M8x1 A9 m. Koppelteil ZW M4ix4, Schlitz 1,6mm mit Feststellschraube, groß Für Y-Abhängungen

Drahtseilhalter Typ 12 M8x1 A9 m. Koppelteil ZW M4ix4, Schlitz 1,6mm mit Feststellschraube, groß Für Y-Abhängungen

Art. Nr.: 193.000.894
  • Durchmesser: 9mm
  • Länge: 24mm
  • Gewindetiefe: 4mm
  • Anschlussgewinde: M4
  • Querbohrung: 1,6mm

19.

Isolier-Halter Typ 12 an Niedervolt-Stromversorgung vernickelt

Isolier-Halter Typ 12 an Niedervolt-Stromversorgung vernickelt

Art. Nr.: 193.002.040
  • Durchmesser: 9 mm
  • Länge: 10 mm
  • für Seildurchmesser 1,0 - 1,2 mm mit und ohne Isolierung

    vorsichtKeine TÜV-Zertifizierung

20.

Drahtseilhalter Typ 12 M10 A11

Drahtseilhalter Typ 12 M10 A11

Art. Nr.: 193.002.150
  • Bunddurchmesser: 11mm
  • Länge: 10mm
  • Anschlussgewinde: M10

21.

Drahtseilhalter Typ 12 ZW-NK; M4;  mit flacher Sechskantmutter M8x1; SW12x3 mm

Drahtseilhalter Typ 12 ZW-NK; M4; mit flacher Sechskantmutter M8x1; SW12x3 mm

Art. Nr.: 193.006.239
  • Durchmesser: 8 mm
  • Länge: 29,7 mm

22.

Drahtseilhalter Typ 12 ZW RS, mit Gewindestift  Für Y-Abhängungen

Drahtseilhalter Typ 12 ZW RS, mit Gewindestift Für Y-Abhängungen

Art. Nr.: 193.006.331
  • Durchmesser: 9mm
  • Länge: 25mm
  • Deutsches Gebrauchsmuster: 20 2007 008 350.5

23.

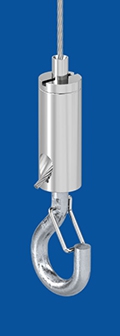

Drahtseilhalter Typ 12 ZW verklebt mit Drahthaken und Sicherungsbügel

Drahtseilhalter Typ 12 ZW verklebt mit Drahthaken und Sicherungsbügel

Art. Nr.: 193.007.793
  • Zylinder-ø: 9,0 mm
  • Zylinderlänge: 24,0 mm
  • Max Bolzen-ø: 4,0 mm
  • Gesamtlänge: 52,0 mm
  • max. Arbeitslast 20 kg
