Drahtseilhalter Typ 15

Zu verwendende Drahtseildurchmesser: 1,0mm - 1,5mm
(die Verwendung anderer Durchmesser erfordert eine technische Beratung)
tuev gs

1.

Drahtseilhalter Typ 15 5N 10x1,5, mit O-Ring (für Regalböden)

Drahtseilhalter Typ 15 5N 10x1,5, mit O-Ring (für Regalböden)

Art. Nr.: 193.000.144
  • Durchmesser: 12mm
  • Bunddurchmesser: 16mm
  • Gewindelänge: 16,5 mm

2.

Drahtseilhalter Typ 15 Bottom B20

Drahtseilhalter Typ 15 Bottom B20

Art. Nr.: 193.000.146
  • Durchmesser: 10mm
  • Bunddurchmesser: 20mm
  • Gesamtlänge: 16mm

3.

Drahtseilhalter Typ 15 Bo3

Drahtseilhalter Typ 15 Bo3

Art. Nr.: 193.000.147
  • Breite: 9mm
  • Tiefe: 9mm
  • Gesamtlänge: 25mm
  • Bohrungsdurchmesser: 3,2mm

4.

Drahtseilhalter Typ 15  M10x16

Drahtseilhalter Typ 15 M10x16

Art. Nr.: 193.000.150
  • Gesamtlänge: 16mm
  • Gewinde: M10x1
  • Gewindelänge: 16mm

5.

Drahtseilhalter Typ 15 M10x14 B

Drahtseilhalter Typ 15 M10x14 B

Art. Nr.: 193.000.153
  • Bunddurchmesser: 13mm
  • Gesamtlänge: 16mm
  • Gewinde: M10x1
  • Gewindelänge: 13,5mm

6.

Drahtseilhalter Typ 15 M10x6A

Drahtseilhalter Typ 15 M10x6A

Art. Nr.: 193.000.155
  • Bunddurchmesser: 12mm
  • Bundhöhe: 2mm
  • Gesamtlänge: 16mm
  • Gewindelänge: 6mm
  • Anschlussgewinde: M10x1
  • Auch goldbeschichtet erhältlich
    Art.Nr.: 193.001.744

7.

Drahtseilhalter Typ 15 M10x14A

Drahtseilhalter Typ 15 M10x14A

Art. Nr.: 193.000.156
  • Bunddurchmesser: 13mm
  • Gesamtlänge: 16mm
  • Gewinde: M10x1
  • Gewindelänge: 13,5mm

8.

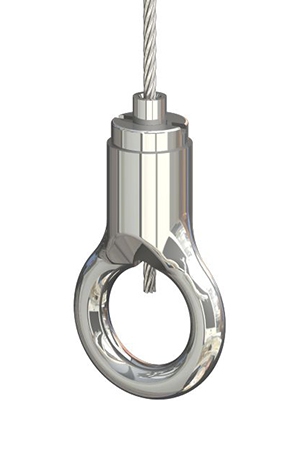

Drahtseilhalter Typ 15 Ring

Drahtseilhalter Typ 15 Ring

Art. Nr.: 193.000.159
  • Durchmesser: 10mm
  • Ring-Innendurchmesser: 10mm
  • Ring-Außendurchmesser: 18mm
  • Gesamtlänge: 31mm

9.

Drahtseilhalter Typ 15 K6

Drahtseilhalter Typ 15 K6

Art. Nr.: 193.000.161
  • Durchmesser: 10mm
  • Gesamtlänge: 22mm
  • Gewindelänge: 6mm
  • Anschlussgewinde: M6
  • mit Zugvorrichtung zum Entriegeln

10.

Drahtseilhalter Typ 15 N9x1,2

Drahtseilhalter Typ 15 N9x1,2

Art. Nr.: 193.000.162
  • Durchmesser: 10mm
  • Gesamtlänge: 16mm

11.

Drahtseilhalter Typ 15 Haken

Drahtseilhalter Typ 15 Haken

Art. Nr.: 193.000.163
  • Durchmesser: 10mm
  • Gesamtlänge: 30mm
  • Hakenöffnung: 5,5mm
  • Haken - Innendurchmesser: 10mm
  • Haken - Außendurchmesser: 16mm

12.

Drahtseilhalter Typ 15 Kugel

Drahtseilhalter Typ 15 Kugel

Art. Nr.: 193.000.165
  • Durchmesser: 18mm

13.

Drahtseilhalter Typ 15 Gabel 6x12, mit Sicherungsbolzen

Drahtseilhalter Typ 15 Gabel 6x12, mit Sicherungsbolzen

Art. Nr.: 193.000.167
  • Gesamtlänge: 34mm
  • Gabelhöhe: 12mm
  • Gabelweite: 6mm

14.

Drahtseilhalter Typ 15 Gabel 6x24, mit Sicherungsbolzen

Drahtseilhalter Typ 15 Gabel 6x24, mit Sicherungsbolzen

Art. Nr.: 193.000.168
  • Gesamtlänge: 46mm
  • Gabelhöhe: 24mm
  • Gabelweite: 6mm

15.

Drahtseilhalter Typ 15 Gabel  8x16, mit Sicherungsbolzen

Drahtseilhalter Typ 15 Gabel 8x16, mit Sicherungsbolzen

Art. Nr.: 193.000.169
  • Gesamtlänge: 45mm
  • Gabelhöhe: 16mm
  • Gabelweite: 8mm

16.

Drahtseilhalter Typ 15  M5x15 2Q

Drahtseilhalter Typ 15 M5x15 2Q

Art. Nr.: 193.000.171
  • Durchmesser: 16mm
  • Gesamtlänge: 15mm
  • Gewinde: M5

17.

Drahtseilhalter Typ 15 ZW NK

Drahtseilhalter Typ 15 ZW NK

Art. Nr.: 193.000.172
  • Durchmesser: 10mm
  • Gesamtlänge: 30mm

18.

Drahtseilhalter Typ 15 M5x15 Q

Drahtseilhalter Typ 15 M5x15 Q

Art. Nr.: 193.000.174
  • Durchmesser: 16mm
  • Gesamtlänge: 15mm
  • Gewinde: M5

19.

Drahtseilhalter Typ 15 ZW  M5i, Querbohrung 2,0  mit Gewindestift  Für Y-Abhängungen

Drahtseilhalter Typ 15 ZW M5i, Querbohrung 2,0 mit Gewindestift Für Y-Abhängungen

Art. Nr.: 193.000.175
  • Durchmesser: 9mm
  • Gesamtlänge: 29mm
  • Gewindetiefe: 5mm
  • Anschlussgewinde: M5

20.

Drahtseilhalter Typ 15 ZW M4i

Drahtseilhalter Typ 15 ZW M4i

Art. Nr.: 193.000.179
  • Durchmesser: 9mm
  • Gesamtlänge: 29 mm
  • Gewindetiefe: 5mm
  • Anschlussgewinde: M4
  • Zusätzliche Anschlussgewinde:
    M3-Art.Nr.: 193.000.183
    M5 Art.Nr.: 193.000.180
    M6-Art.Nr.: 193.000.122

21.

Drahtseilhalter Typ 15 ZW Kegel, für Deckenbefestigung

Drahtseilhalter Typ 15 ZW Kegel, für Deckenbefestigung

Art. Nr.: 193.000.182
  • Durchmesser unten: 18mm
  • Gesamtlänge: 31mm

22.

Drahtseilhalter Typ 15 ZW M5ix5, mit Schlitz 2,0 mit Gewindestift für Y - Abhängungen

Drahtseilhalter Typ 15 ZW M5ix5, mit Schlitz 2,0 mit Gewindestift für Y - Abhängungen

Art. Nr.: 193.000.184
  • Durchmesser: 9mm
  • Gesamtlänge: 29mm
  • Gewindetiefe: 5mm
  • Anschlussgewinde: M5
  • Schlitz: 2,0mm

23.

Drahtseilhalter Typ 15 ZW M6ix6, mit Schlitz 2,6mm und Gewindestift  für Y – Abhängungen

Drahtseilhalter Typ 15 ZW M6ix6, mit Schlitz 2,6mm und Gewindestift für Y – Abhängungen

Art. Nr.: 193.000.188
  • Durchmesser: 9mm
  • Gesamtlänge: 29mm
  • Gewindetiefe: 6mm
  • Anschlussgewinde: M6i
  • Schlitzbreite: 2,6mm

24.

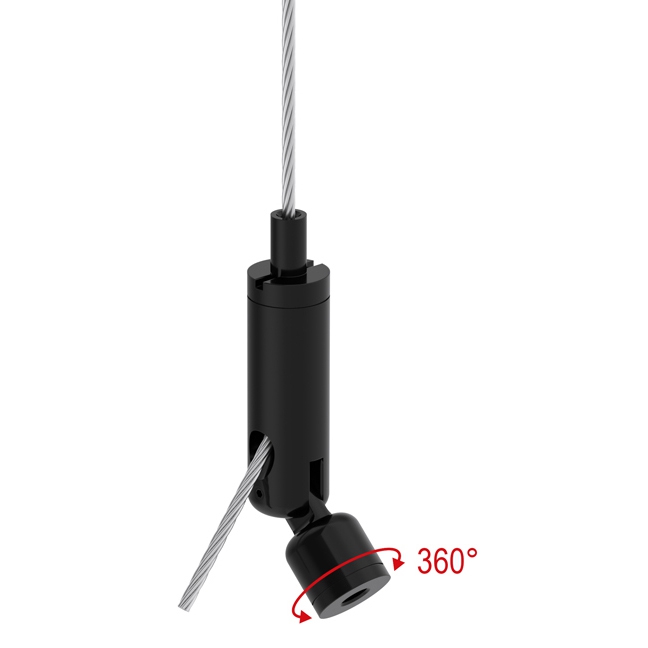

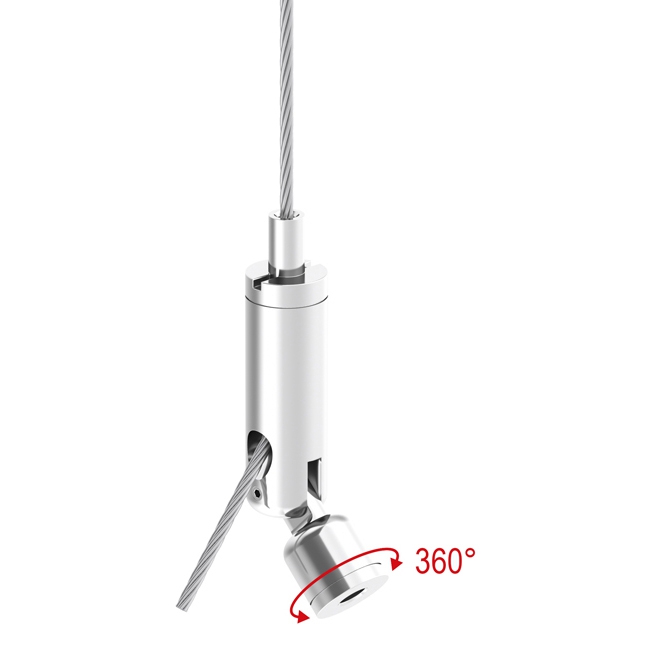

Drahtseilhalter Typ 15 ZW  Gelenk, M4

Drahtseilhalter Typ 15 ZW Gelenk, M4

Art. Nr.: 193.000.194
  • Durchmesser: 9mm
  • Gesamtlänge: 36mm
  • Gewindetiefe: 4mm
  • Anschlussgewinde: M4
  • Weitere Anschlussewinde:
    M5 - Art.Nr.:193.000.339

    achtungGelenk in Zugrichtung ausrichten!

25.

Drahtseilhalter Typ 15 ZW Kegel für Deckenbefestigung, mit Deckenplatte M6i

Drahtseilhalter Typ 15 ZW Kegel für Deckenbefestigung, mit Deckenplatte M6i

Art. Nr.: 193.000.197
  • Durchmesser unten: 18mm
  • Gesamtlänge: 33mm

26.

 Drahtseilhalter Typ 15 M8x7 m.R.

Drahtseilhalter Typ 15 M8x7 m.R.

Art. Nr.: 193.000.211
  • Durchmesser: 9mm
  • Gesamtlänge: 24mm
  • Gewinde: M8
  • Gewindelänge: 7mm

27.

Drahtseilhalter Typ 15 M6x7 m.R.

Drahtseilhalter Typ 15 M6x7 m.R.

Art. Nr.: 193.000.212
  • Durchmesser: 9mm
  • Gesamtlänge: 24mm
  • Gewinde: M6
  • Gewindelänge: 7mm

28.

Drahtseilhalter Typ 15 V  M10x6A, mit Verriegelungsmutter

Drahtseilhalter Typ 15 V M10x6A, mit Verriegelungsmutter

Art. Nr.: 193.000.216
  • Durchmesser: 9mm
  • Bunddurchmesser: 12mm
  • Gesamtlänge: 16mm
  • Gewinde: M10x1
  • Gewindelänge: 6mm

29.

Drahtseilhalter Typ 15 ZW, Nut 3,0, ø12mm

Drahtseilhalter Typ 15 ZW, Nut 3,0, ø12mm

Art. Nr.: 193.000.223
  • Durchmesser: 12mm
  • Gesamtlänge: 30mm

30.

Drahtseilhalter Typ 15 V  M5x15 Q, mit Verriegelungsmutter

Drahtseilhalter Typ 15 V M5x15 Q, mit Verriegelungsmutter

Art. Nr.: 193.000.337
  • Durchmesser: 16mm
  • Gewindelänge: 15mm
  • Anschlussgewinde: M5

31.

Drahtseilhalter Typ 15 M5x8Q

Drahtseilhalter Typ 15 M5x8Q

Art. Nr.: 193.000.355
  • Durchmesser: 16mm
  • Gewindelänge: 8mm
  • Anschlussgewinde: M5

32.

Drahtseilhalter Typ 15 ZW Schlitz 2,5mm M3 Mit Gewindestift DIN 4028 M3x6 - zum Klemmen

Drahtseilhalter Typ 15 ZW Schlitz 2,5mm M3 Mit Gewindestift DIN 4028 M3x6 - zum Klemmen

Art. Nr.: 193.000.518
  • Durchmesser: 9mm
  • Schlitz: 2,5mmx7mm

33.

Drahtseilhalter Typ 15 V Haken, mit Verriegelungsmutter

Drahtseilhalter Typ 15 V Haken, mit Verriegelungsmutter

Art. Nr.: 193.000.624
  • Durchmesser: 10mm
  • Gesamtlänge: 30mm
  • Hakenöffnung: 5,5mm
  • Haken - Innendurchmesser: 10mm
  • Haken - Außendurchmesser: 16mm

34.

Drahtseilhalter Typ 15 V  Ring, mit Verriegelungsmutter

Drahtseilhalter Typ 15 V Ring, mit Verriegelungsmutter

Art. Nr.: 193.000.625
  • Durchmesser: 10mm
  • Ring-Innendurchmesser: 10mm
  • Ring-Außendurchmesser: 18mm
  • Gesamtlänge: 31mm

35.

Drahtseilhalter Typ 15 V  M10x16, mit Verriegelungsmutter

Drahtseilhalter Typ 15 V M10x16, mit Verriegelungsmutter

Art. Nr.: 193.000.843
  • Gesamtlänge: 16mm
  • Gewinde: M10x1
  • Gewindelänge: 16mm

36.

Drahtseilhalter Typ 15 ZW  Ellipse, M5x5, Q 2,2

Drahtseilhalter Typ 15 ZW Ellipse, M5x5, Q 2,2

Art. Nr.: 193.000.859
  • Durchmesser: 14mm
  • Gesamtlänge: 30mm
  • Gewindetiefe: 5mm
  • Anschlussgewinde: M5
  • Querbohrung: 2,2mm

37.

Y-Drahtseilhalter Typ 15 ZW  M5ix6 Q2,0mm o.R. mit Feststellschraube M5

Y-Drahtseilhalter Typ 15 ZW M5ix6 Q2,0mm o.R. mit Feststellschraube M5

Art. Nr.: 193.000.863
  • Durchmesser: 9mm
  • Gesamtlänge: 30mm
  • Anschlussgewinde: M5

38.

Y-Drahtseilhalter Typ 15 ZW  M5ix6 Q2,0mm o.R. mit hoher Feststellschraube M5

Y-Drahtseilhalter Typ 15 ZW M5ix6 Q2,0mm o.R. mit hoher Feststellschraube M5

Art. Nr.: 193.000.958
  • Durchmesser: 9mm
  • Gesamtlänge: 30mm
  • Anschlussgewinde: M5

39.

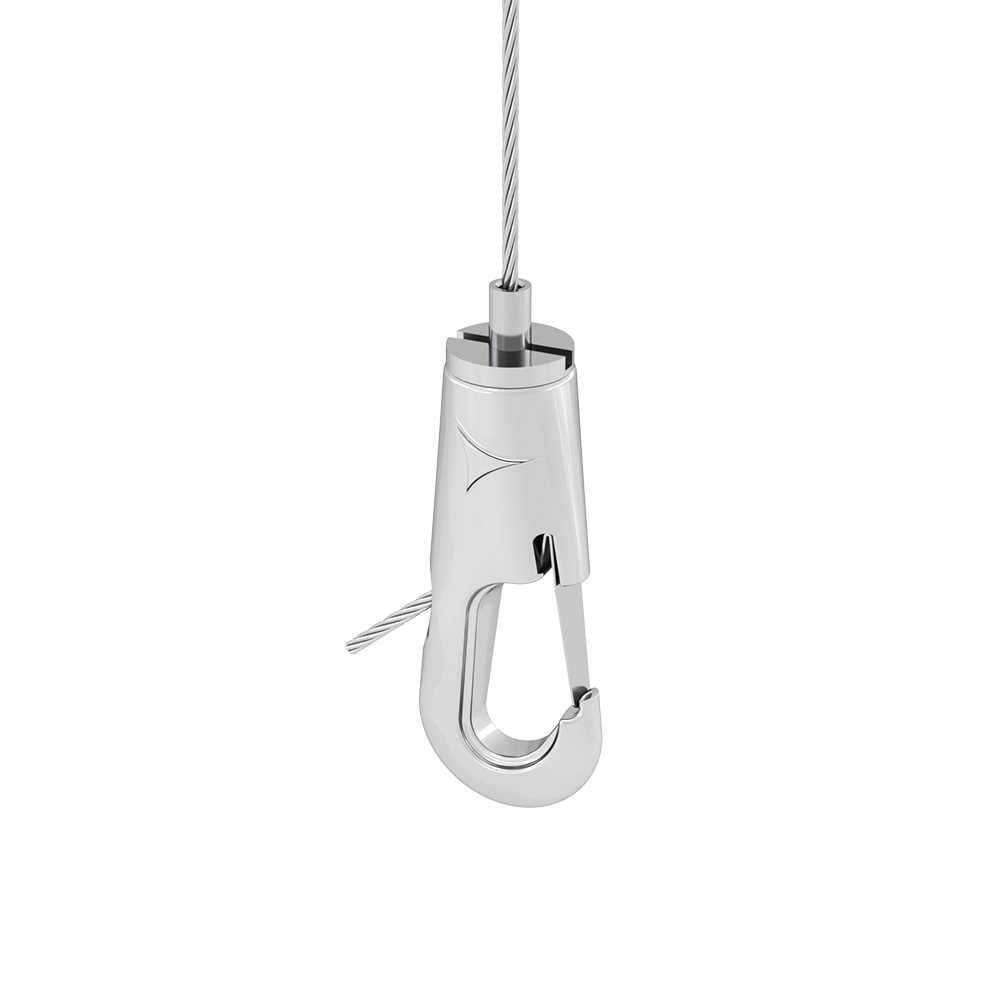

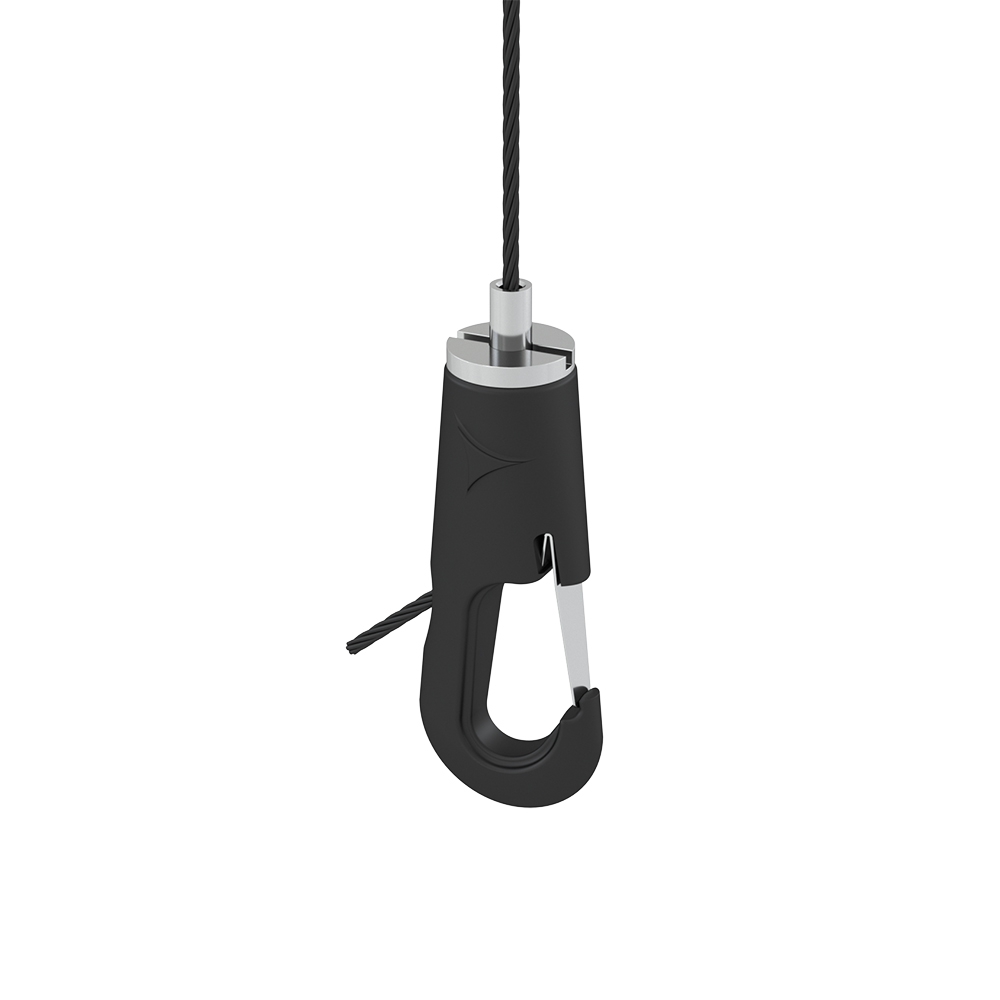

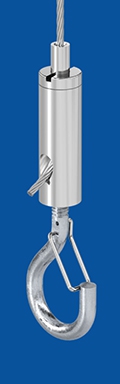

Drahtseilhalter Typ 15  Haken, mit Aushängesicherung

Drahtseilhalter Typ 15 Haken, mit Aushängesicherung

Art. Nr.: 193.001.400
  • Durchmesser: 10,5mm
  • Gesamtlänge: 35mm
  • Hakenöffnung: 8mm

40.

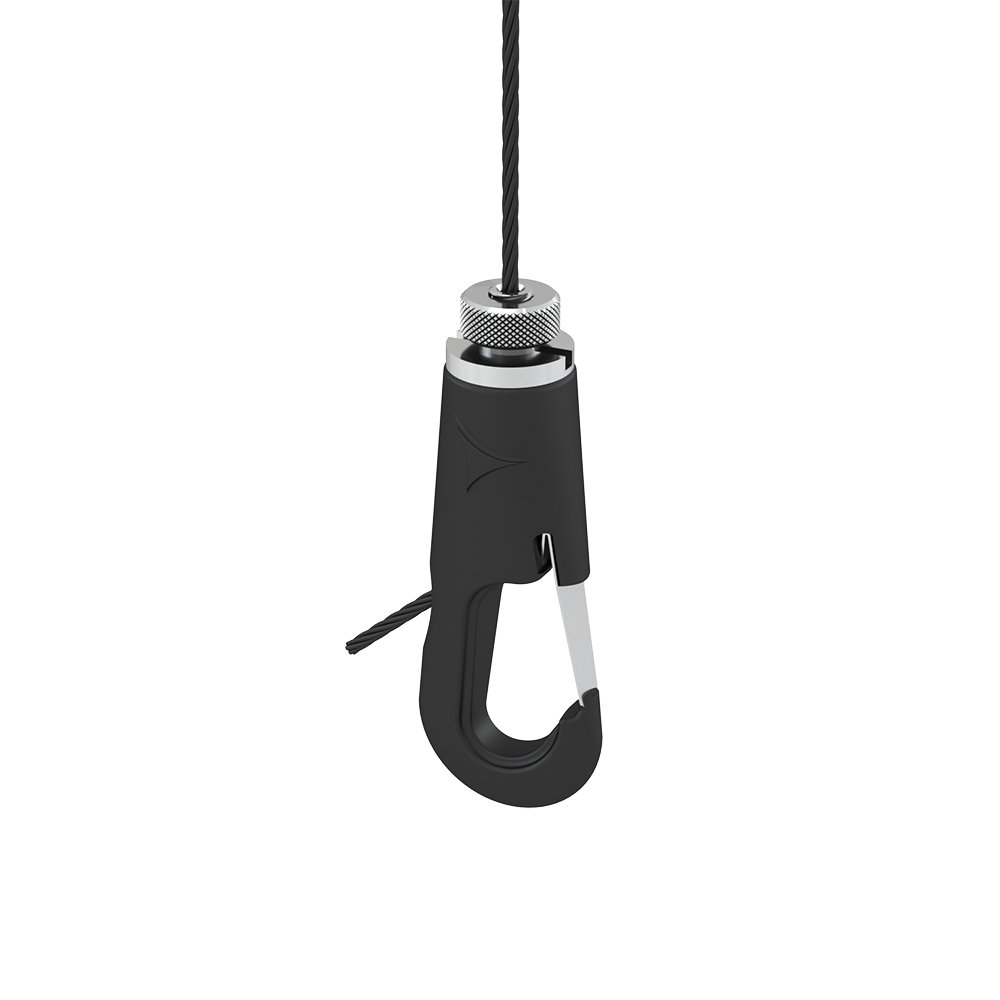

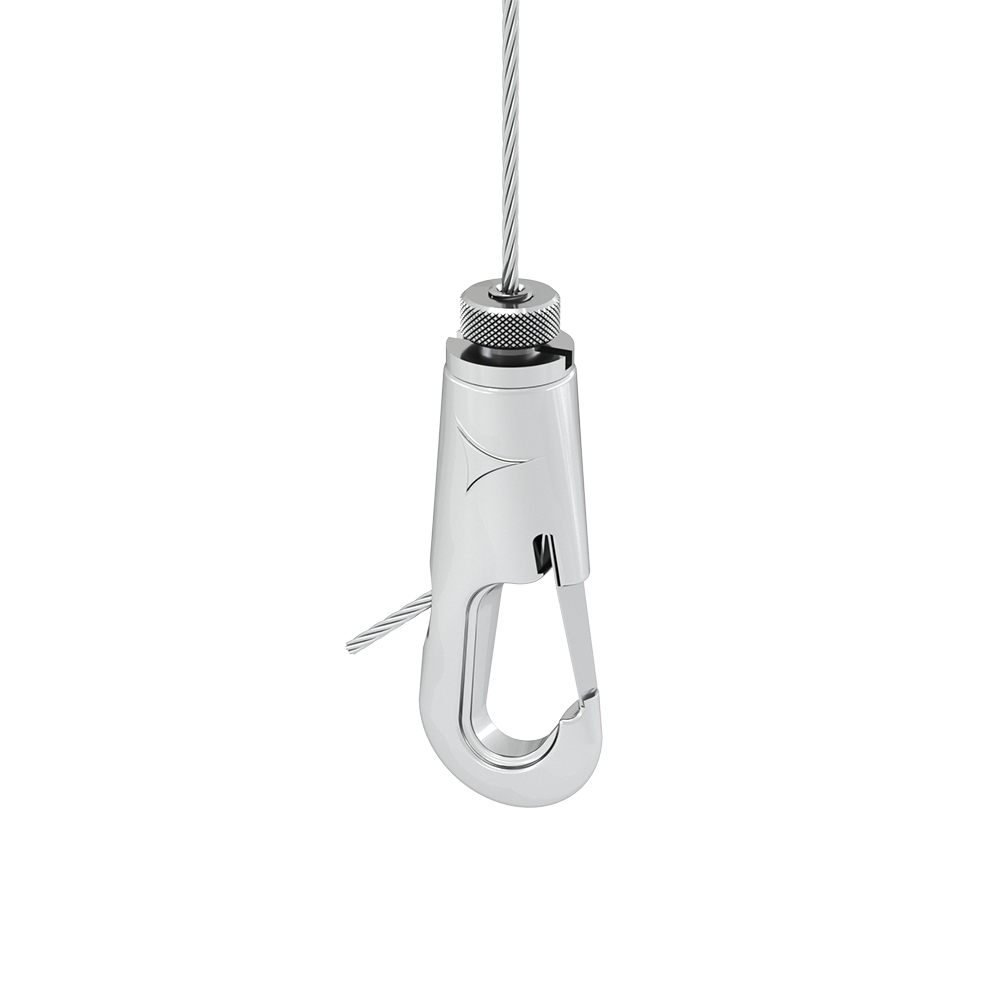

Drahtseilhalter Typ 15 V  Haken, mit Aushängesicherung,  mit Verriegelungsmutter

Drahtseilhalter Typ 15 V Haken, mit Aushängesicherung, mit Verriegelungsmutter

Art. Nr.: 193.001.419
  • Durchmesser: 10,5mm
  • Gesamtlänge: 35mm
  • Hakenöffnung: 8mm

41.

Drahtseilhalter Typ 15 Top K20

Drahtseilhalter Typ 15 Top K20

Art. Nr.: 193.001.720
  • Durchmesser: 10mm
  • Bunddurchmesser: 20mm
  • Länge: 22mm
  • mit Zugvorrichtung zum Entriegeln

42.

Drahtseilhalter Typ 15 K6, o.R.

Drahtseilhalter Typ 15 K6, o.R.

Art. Nr.: 193.001.739
  • Durchmesser: 10mm
  • Gesamtlänge: 22mm
  • Gewindelänge: 6mm
  • Anschlussgewinde: M6
  • mit Zugvorrichtung zum Entriegeln

43.

Kombination aus Drahtseilhalter  Typ 15 ZW M4i oR, Gewindestift  M4x10, mit Nutstein M4

Kombination aus Drahtseilhalter Typ 15 ZW M4i oR, Gewindestift M4x10, mit Nutstein M4

Art. Nr.: 193.001.859
  • Durchmesser: 9mm
  • Länge: 29mm
  • Anschlussgewinde: M4
  • Der Nutstein muss an die jeweiligen Schienen angepasst werden!

44.

Drahtseilhalter Typ 15 M5x8 2Q

Drahtseilhalter Typ 15 M5x8 2Q

Art. Nr.: 193.002.169
  • Durchmesser: 16mm
  • Gewindelänge: 8mm
  • Anschlussgewinde: 2 x M5

46.

Drahtseilhalter Typ 15 ZW  M6, m.R.

Drahtseilhalter Typ 15 ZW M6, m.R.

Art. Nr.: 193.002.737
  • Durchmesser: 9mm
  • Länge: 30mm

47.

Drahtseilhalter Typ 15 N 11x1,2

Drahtseilhalter Typ 15 N 11x1,2

Art. Nr.: 193.006.940
  • Durchmesser: 13 mm
  • Gesamtlänge: 16 mm

48.

Drahtseilhalter Typ 15 M6x10

Drahtseilhalter Typ 15 M6x10

Art. Nr.: 193.007.265
  • Durchmesser: 9 mm
  • Gesamtlänge: 27,6 mm
  • Gewinde: M6
  • Gewindelänge: 10 mm

49.

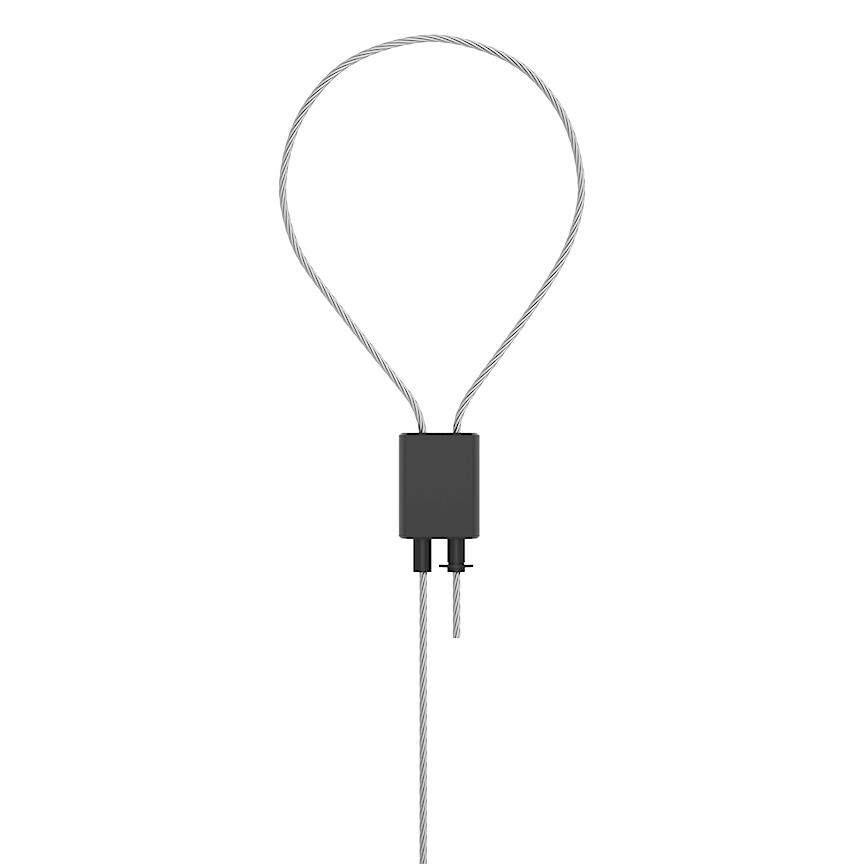

Schlaufenhalter Typ 15 K6N, flach, vernickelt

Schlaufenhalter Typ 15 K6N, flach, vernickelt

Art. Nr.: 193.011.009
  • Breite: 17 mm
  • Höhe: 22 mm
  • Tiefe: 10 mm
  • mit Zug und Druckmechanik zum Entriegeln

50.

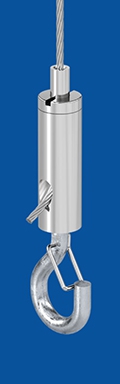

Drahtseilhalter Typ 15 Haken, mit Aushängesicherung

Drahtseilhalter Typ 15 Haken, mit Aushängesicherung

Art. Nr.: 029.007.502
  • Breite: 10mm
  • Gesamtlänge: 36mm
  • Hakenöffnung: 7mm
  • Arbeitslasttabelle (mit Sicherheitsfaktor 5)
    Seilfestigkeit Seildurchmesser in mm
    1,2 1,5
    2300 N/mm² 18 kg 25 kg

    Für Drahtseil ø 1,2 mm-1,5 mm
    Arbeitslast: max. 25 kg!
    achtungKeine TÜV-Zertifizierung
